仕　様

バックセット

既設錠前のバックセットによる ※CL-LE錠ケースは、64mmのみ ※51mm、64mm、76mm、他(51mmの内開きは、本体が枠に当たらないか注意)

勝　手	左右対応(本体の切替操作で変更)

色仕様

シルバー

認証方式	暗証番号または非接触ID(ICカード)(暗証番号とICカードの併用も可能)

暗証番号	登録桁数4桁〜12桁(最大2種類まで登録可能)

キー・シリンダー

ディンプルシリンダー(非常解錠用および暗証番号登録用) キー本数：2本

ICカード

MIFARE、Tag-it HF-I Pro、FeliCa

登録ID数

20ID(ユーザーカード、シールキー)、5ID(登録用カード)

電　源	単三リチウム乾電池(4本同梱／標準用)または単三リチウム乾電池(4本同梱／寒冷地用)

電池寿命	約2年(常温で「施錠操作／解錠操作」を1サイクルとして1日5サイクル使用したとき)

使用条件	本体ユニット：周辺温度-30〜80℃　周辺湿度90%以下(結露なきこと) リチウム乾電池：周辺温度-30〜60℃　周辺湿度90%以下(結露なきこと)

その他	電池切れ表示(表示と音でお知らせ)、マナーモード(消音)、いたずら警告

外形寸法

マルチリーダー｜仕様

本体外径（mm）

幅116×高さ120×奥行き63（埋め込み部分幅91×高さ76×奥行き41）

電　源	ACアダプターまたは制御盤より供給／DC15V（制御盤より供給）

通信機能	RS-485×2ch（制御盤またはカードリーダーと通信）

認証距離	パッシブ：20〜80cmまたは20〜180cm／リモコン：約3m（＊1）

カード認証距離

0〜5cm（＊2）

使用環境	周辺温度：0℃〜+50℃／周辺湿度：90%RH以下（結露なきこと）

カードリーダー｜仕様

本体外径（mm）

幅51×高さ51×奥行き48

電　源	DC15V（マルチリーダーまたは制御盤より供給）

通信機能	RS-485×1ch（制御盤またはカードリーダーと通信）

カード認証距離

0〜5cm（＊2）

使用環境	周辺温度：0℃〜+50℃／周辺湿度：90%RH以下（結露なきこと）

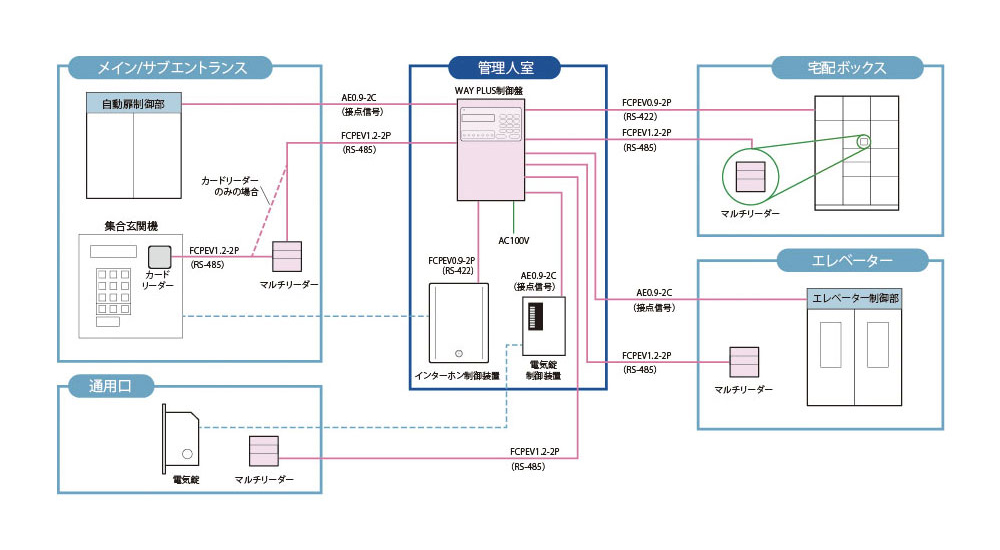

制御盤｜仕様

本体外径（mm）

幅245×高さ375×奥行き89

電　源	AC100V ±10％（50／60Hz）

通信機能	RS-485（15V電源供給）×7ch（マルチリーダーまたはカードリーダーとの通信） RS422×6ch（宅配ボックス、インターホン等との通信）

携帯器登録数

2,400個（1住戸あたり最大8個の携帯器を300住戸分）（＊3）

カード登録数

2,400個（1住戸あたり最大8個の携帯器を300住戸分）（＊3）

接点出力	接点信号×7ch：照合OK時、該当するA接点信号を出力します

使用環境	周辺温度：0℃〜+50℃／周辺湿度：90%RH以下（結露なきこと）

電子キー

携帯器 ICカード

認証ユニット｜制御盤

マルチリーダー カードリーダー 制御盤

（＊1）設置環境により距離は変化します。 （＊2）カードの種類により距離は変化します。 （＊3）携帯器とカードの合計が最大6,000となる範囲。
